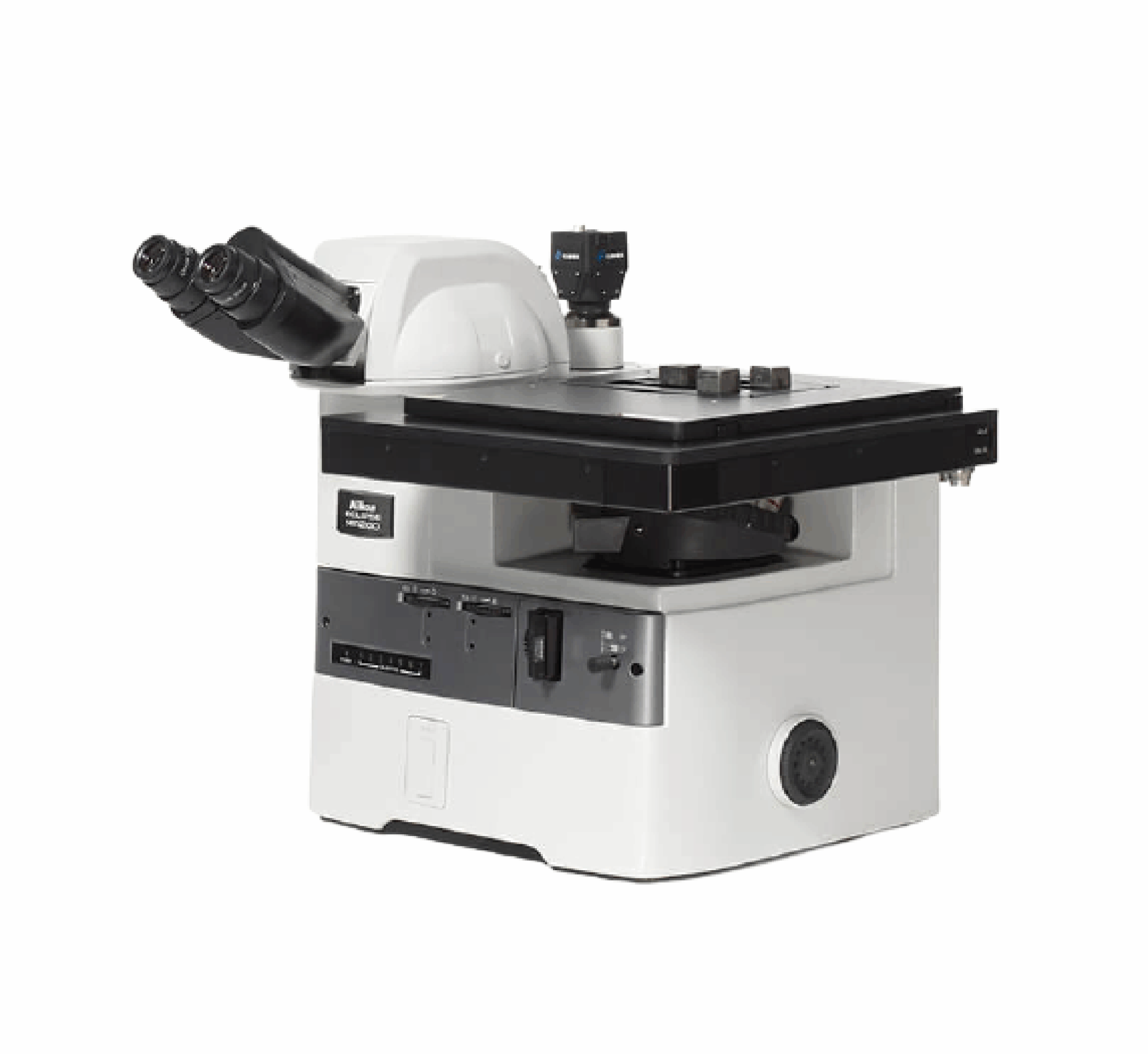

Microscopios Metalográficos (MA200)

Descripción

El Eclipse MA200 es un microscopio de materiales invertidos con un diseño innovador que se ha optimizado para la obtención de imágenes digitales y la eficiencia ergonómica. El MA200 utiliza inteligencia integrada para combinar automáticamente las imágenes capturadas con los datos de su configuración de observación para una documentación más completa. Además, su nuevo y exclusivo diseño de caja permite un fácil acceso a la muestra en el escenario y el revólver, al tiempo que hace que el tamaño de la huella sea un tercio del modelo convencional.

Aplicaciones

• Metalurgia, fabricación de metales
• Análisis de escamas y nodularidad de hierro fundido, tamaño de grano
• Examen de superficie
• Antenas, óptica telescópica
• Telecomunicaciones y electrónica
• Teléfonos móviles, máquinas de afeitar y relojes



CARACTERÍSTICAS Y ESPECIFICACIONES TÉCNICAS

Diseño compacto y duradero: el diseño compacto emplea torretas internas que mantienen el polvo fuera de los filtros de iluminación, manteniendo una iluminación uniforme y brillante. Además, la fuente de alimentación está incorporada para ahorrar espacio.

• Cuerpo principal tipo caja estable
• Operación frontal directa
• Gran visibilidad de la muestra
• Sistema de filtro tipo torreta
• Mecanismo sincronizado A / P
• Diafragmas de apertura sincronizados con cambio B / D
• Mecanismo de prevención de llamaradas
• Bajo consumo de energía, pero el brillo es mayor que el de 12V-100W.
• Cuerpo a prueba de polvo y antiestático

Operación fácil de usar

• Controles: todos los controles están en la parte frontal del instrumento para una máxima operatividad.
• Verificación rápida del estado: la posición de observación de la lente del objetivo y la muestra se puede verificar fácilmente desde el panel frontal del microscopio.
• Mecanismo de enclavamiento del analizador / polarizador: vincula la conexión / liberación del analizador / polarizador.
• Conmutación de apertura automática de campo claro / campo oscuro: la parada de campo y la parada de apertura se abren automáticamente cuando se cambia de campo claro a campo oscuro. Al volver a la observación de campo claro, se reproducen los ajustes de campo y de parada de apertura anteriores.
• Mecanismo de prevención de flash: los flashes de reflexión cuando se cambian los objetivos se evitan automáticamente.

Sistema óptico CFI60-2 de clase mundial: la óptica CFI60-2 de clase mundial de Nikon proporciona imágenes claras y de alto contraste de campo claro e imágenes de campo oscuro con tres veces el brillo de los modelos convencionales.
Características:

• Máximo rendimiento óptico en todos los métodos de observación
• Optimizado para imágenes digitales avanzadas
• Proporcione imágenes planas y nítidas
• Sistema óptico sin plomo
• Objetivos metalúrgicos recientemente desarrollados disponibles
• Objetivo de aumento extra bajo 1x, 2.5x con excelente planitud
• Objetivos de gran aumento de alta calidad (50x, 100x)

Iluminación uniforme:

La uniformidad mejorada de la iluminación ofrece imágenes claras, especialmente para imágenes digitales.

Amplio campo de visión
El MA200 presenta un campo de visión súper amplio con un diámetro de ocular de 25 mm. Con la combinación de la lente de objetivo 1x de nuevo desarrollo, se puede observar una muestra de 25 mm de diámetro en un solo campo de visión.

Análisis de imagen
La unidad de control de cámara DS-U2 de Nikon y el software de generación de imágenes NIS-Elements permiten al usuario realizar todo, desde la captura básica de imágenes hasta la medición, el análisis y la gestión de las imágenes capturadas.

Indicación de estado
Muestra información como la ampliación de la lente del objetivo y las condiciones de iluminación. Los datos de calibración se cambian automáticamente cuando se cambia la ampliación del objetivo. Esta característica hace que la función de medición y otros módulos de software opcionales, como el módulo de análisis de hierro fundido y tamaño de grano en NIS-Elements, sean fáciles de usar.
El ajuste cuantitativo de la iluminación, que es crucial cuando se adquieren los ajustes óptimos para la observación, la captura de imágenes y, en especial, la unión de imágenes grandes, se puede realizar mediante el control de la PC.

Puntadas
Las imágenes adyacentes se pueden juntar para crear una imagen con un campo amplio. Ahora es posible capturar imágenes aún más vívidas debido a la uniformidad mejorada del sistema de iluminación.

Medida del tamaño de grano
Mide el tamaño del grano y muestra los resultados según las normas JIS y ASTM.

Medición de la nodularidad del grafito
Mide la nodularidad del grafito del hierro fundido molido y muestra los resultados según las normas JIS y ASTM.

Captura de imagen
Unidad de control de cámara DS-L4
La gran pantalla LCD XGA integrada de alta definición le permite ver y discutir la muestra sin la necesidad de mirar por los oculares.

Guarde / imprima datos fácilmente
Las imágenes capturadas se pueden guardar en una memoria USB o una tarjeta CF. Además de imprimir directamente a través de una impresora compatible con PictBridge, puede guardar datos en un servidor a través de una LAN.

Indicación de estado
Muestra información sobre la lente del objetivo y las condiciones de iluminación. Dado que los datos de calibración correctos se cambian automáticamente al cambiar la ampliación, la función de medición simple del DS-L4 se puede emplear fácilmente.

El ajuste cuantitativo de la iluminación se puede realizar manualmente viendo el valor de voltaje. Esto es crucial a la hora de adquirir la configuración óptima para la observación y la captura de imágenes.

Luz halógena de bajo consumo
La fuente de luz halógena de 50 W obtiene el mismo brillo que la fuente de luz de 100 W anterior con solo aproximadamente la mitad del consumo de energía.
